YJ41W 氧气专用截止阀

1产品型号：YJ41W
2公称通径：DN15~DN400
3公称压力：PN1.6~4.0MPa
4适用温度：常温
5适用介质：氧气
6设计制造：GB12235-89
7结构长度：GB12221-89
8法兰尺寸：B/G79-94
9检查和试验：GB13927

客户订购咨询：15000666432

#截止阀

详细介绍

沃茈阀门（上海）有限公司生产销售的YJ41W氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。

一、YJ41W氧气截止阀概述：

1、氧气截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到较大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。

二、YJ41W氧气截止阀主要性能和使用范围：

型号	公称压力	壳体试验压力ps（mpa）		气密封试验	适用温度（℃）	适用介质
		水	气
yj41w-25p yj41w-40p	2.5	3.8	2.5	2.5	常温	氧气

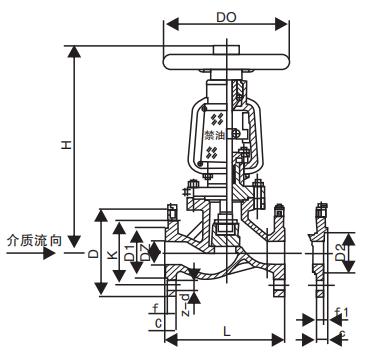

三、YJ41W 氧气截止阀主要外形尺寸：

YJ41W-40P、YJ41W-40R														重量（kg）
公称通径 dn（mm）	尺寸（mm）
公称通径 dn（mm）	l	d	d1	d2	d6	b	f	fz	z-фd	dz	i	h	d0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
