D341X 软密封法兰蝶阀

1产品型号：D341X
2公称通径：DN50～DN1000
3公称压力：PN0.6~1.6MPa
4适用温度：≤120℃
5阀体材质：球墨铁、铸钢、不锈钢
6驱动形式：手动、蜗杆蜗轮传动、气传动、电传动
7适用介质：空气、水、污水、蒸气、煤气、油品等
8法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
9结构长度：GB/T12221-1989
10压力试验：GB/T13927-1992;JB/T9092-1999

客户订购咨询：15000666432

#蝶阀

详细介绍

沃茈阀门（上海）有限公司生产销售的D341X软密封法兰蝶阀作为一种用来实现管路系统切断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点

一、D341X软密封法兰蝶阀主要技术参数

公称通径	dn（mm）	50～2000
公称压力	pn（mpa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

二、D341X软密封法兰蝶阀主要零件的材质

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸钢、铸钢、合金钢、不锈钢
阀杆	2cr13、不锈钢
填料	o型圈、柔性石墨

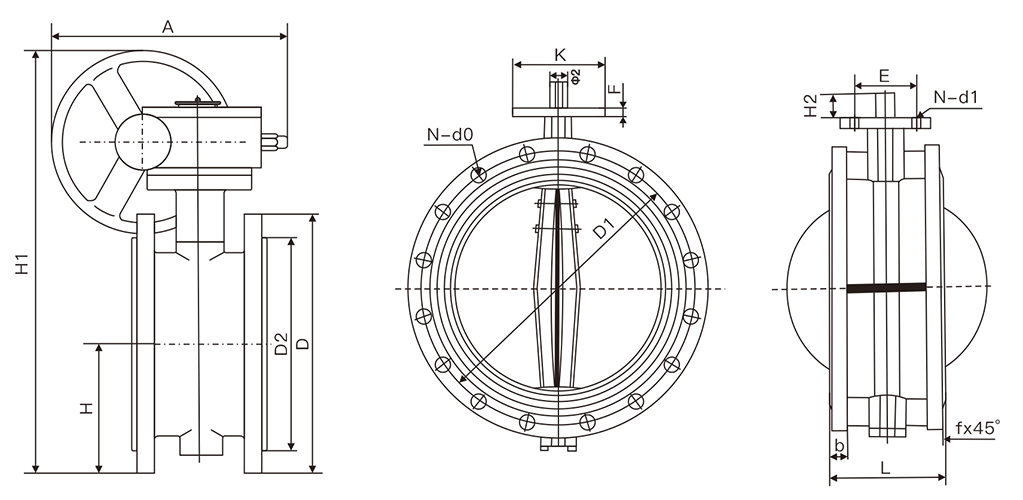

三、D341X软密封法兰蝶阀主要外形尺寸及重量（pn1.0/1.6mpa）

dn (mm)	a	b	c	d	d1	d2	d3	d4	d5	l	l1	l2	n-d	a	f	n-d1	重量 wt （kg）
50	83	130	20	52.9	125	165	99	57.15	65	108	111	32	4-19	90°	3	4-7	7.6
65	93	145	20	64.5	145	185	118	57.15	65	112	115	32	4-19	90°	3	4-7	9.7
80	100	155	22	78.8	160	20	132	69.85	65	114	117	32	8-19	45°	3	4-7	10.6
100	114	170	24	104	180	220	156	69.85	90	127	130	32	8-19	45°	3	4-10	13.8
125	125	190	26	123.3	210	250	184	69.85	90	140	143	32	8-19	45°	3	4-10	18.2
150	143	205	26	155.6	240	285	211	88.9	90	140	143	32	8-23	45°	3	4-10	21.7
200	170	235	26	202.5	295	340	266	88.9	125	152	155	45	8-23 12-23	45°/30°	3	4-14	31.8
250	198	280	28	250.5	350/355	395/405	319	107.95	125	165	168	45	12-23 12-28	30°	3	4-14	44.7
