D342X 蜗轮双偏心蝶阀

  • 1产品型号:D342X
  • 2公称通径:DN50~DN2000
  • 3公称压力:PN0.6~1.6MPa
  • 4驱动方式:蜗轮传动、电动、气动、液动
  • 5制造标准:GB/T 122387-89
  • 6法兰标准:GB9113-2000、GB17241.6-1998
  • 7结构长度标准:GB12221-89
  • 8检验标准:GB/T 13927-92
客户订购咨询:15000666432
详细介绍

沃茈阀门(上海)有限公司生产销售的D342X蜗轮双偏心蝶阀也叫作高性能蝶阀, 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比, 双偏心蝶阀更耐高压, 寿命更长, 稳定性好。 和其它阀门相比, 口径越大材料越轻,成本就更低。但是由于中间有蝶板, 流阻大, 所以小于dn200 的蝶阀是没有很大意义的。

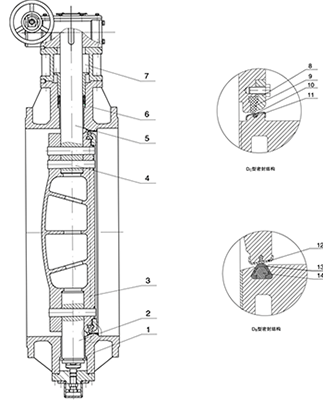

一、D342X蜗轮双偏心蝶阀主要零部件材料

零件名称fbgx(d342x)-6/10/16蜗轮传动软密封蝶阀零件选用材料
阀体wcb、qt450-10、ht200、ht250
蝶板wcb、qt450-10、ht200、ht250
阀轴2cr13
密封圈丁腈耐油橡胶
填料柔性石墨


二、D342X蜗轮双偏心蝶阀主要技术参数

公称通径dn(mm)50~200050~1600
公称压力pn(mpa)0.61.01.6
密封试验(mpa)0.661.11.76
强度试验(mpa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合gb/t13927-92标准
驱动方式蜗轮传动、电动、气动、液动


三、D342X蜗轮双偏心蝶阀主要外形连接尺寸


dn主要外形连接尺寸法兰尺寸和螺栓孔尺寸
lhh1ab0.6mpa1.0mpa1.6mpa
dd1d2n-ddd1d2n-ddd1d2n-d
5010882.53068080140110884-14185125994-18165125994-18
6511292.532180801601301084-141851451184-181851451184-18
8011410034680801901501244-182001601328-182001601328-18
10012711038795952101701444-182201801568-182201801568-18
1251401254119595240201748-182502101848-182502101848-18
150140142.544795952652251998-182852402118-222852402118-22
2001521706071903083202802548-183402952668-2234029526612-22
250165192.568819030837533530912-1839535031912-2240535531912-26
300178222.574219030844039536312-2244540037012-2246041037012-26
350190252.579719030849044541312-2250546042916-2252047042916-26
400216282.593027046654049546316-2256551548016-2658052548016-30
450222307.597527046659555051816-2261556553020-2664058554820-30
500229335106527046664560056820-2267062058220-2671565060920-33
600267390122545762575570566720-2678072568220-3084077072020-36
700292447.5134345762586081077224-2689584079424-3091084079424-36
800318507.5143645762597592087824-30101595090124-33102595090124-39
900330557.516165988531075102097824-3011151050100128-3311251050100128-39
1000410615171159885311751120107828-3012301160111228-3612551170111228-42
1200470727.5197159885314051340129532-3314551380132832-3914851390132832-48
1400530837.52218860134516301560151036-3616751590153036-4216851590153036-48
1600600957.52578860134518301760171040-3619151820175040-4819301820175040-56
18006701057.52689860134520451970191844-3921152020195044-4821302020195044-56
20007601162.53022952159222652180212548-4223252230215048-4823452230215048-62
