D71X 铝合金无销手柄蝶阀

  • 1产品型号:D71X
  • 2公称通径:DN50~DN800
  • 3公称压力:PN0.6~1.6MPa
  • 4适用温度:≤80~120℃
  • 5适用介质:空气、水、污水、蒸气、煤气、油品等
  • 6主要材质:球墨铸铁、铸钢、合金钢、不锈钢
  • 7驱动形式:手动、蜗杆蜗轮传动、气传动、电传动
  • 8设计标准:GB/T2238-1989
  • 9法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
  • 10结构长度:GB/T12221-1989
  • 11压力试验:GB/T13927-1992;JB/T9092-1999
  • 12试验检验标准:GB/T 13927-2008
客户订购咨询:15000666432
详细介绍

一、D71X铝合金无销手柄蝶阀产品说明

沃茈阀门(上海)有限公司生产销售的D71X铝合金无销手柄蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


二、D71X铝合金无销手柄蝶阀-产品特点

1、设计新颖、结构合理,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。


三、蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

cr

nbr

epdm

ptfe

si

viton

nr

pa

型号代号

x或j

xa或ja

xb或jb

f或xc、jc

xd或jd

xe或je

x1

n

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

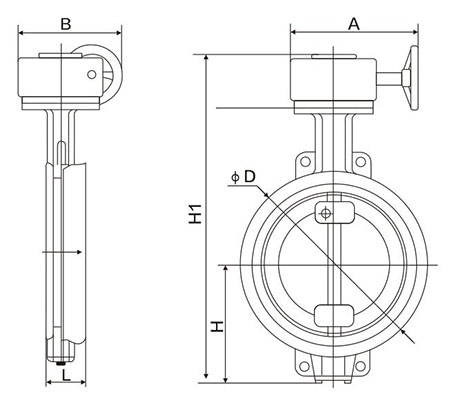

四、D71X铝合金无销手柄蝶阀外形尺寸


公称通径(dn)

l

d1

d

z-φd

h

h0

a

b

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380
