D71X 烟气脱硫蝶阀

  • 1产品型号:D71X
  • 2公称通径:DN40~DN1000
  • 3公称压力:PN0.6~1.6MPa
  • 4主要材质:铸铁、碳钢、不锈钢、合金钢等
  • 5驱动方式:手动、蜗轮传动、电动、气动等
  • 6设计制造标准:GB/T 12238-2008
  • 7结构长度标准:GB/T 12221-2005
  • 8连接法兰标准:GB/T 9113
  • 9压力温度等级:GB/T 12224-2005
  • 10试验检验标准:GB/T 13927-2008
客户订购咨询:15000666432
详细介绍

一、D71X烟气脱硫蝶阀应用范围:

沃茈阀门(上海)有限公司生产销售的D71X烟气脱硫蝶阀可广泛用于水电、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用,并可借由材质的更改,以适用于水、气、油等不同介质,适用温度-20~80℃。通过更换阀板密封圈、o型圈、蝶板、转轴等材质,可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器,可以实现自动与手动双重启闭功能。


二、D71X烟气脱硫蝶阀结构特点:

主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。

阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm.

1、采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;
2、设计合理,结构紧凑,安装拆卸简单,便于维修;
3、采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;
4、阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;
5、设计的模压橡胶阀座具有较佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于较佳的压缩状态以保持零泄漏;
6、阀门两端口橡胶密封面突出球墨铸铁法兰面,阀门在管道安装时无需额外的橡胶密封垫片
7、蝶阀的操作机构选用灵活;
8、蝶阀外观精美耐腐蚀性好。

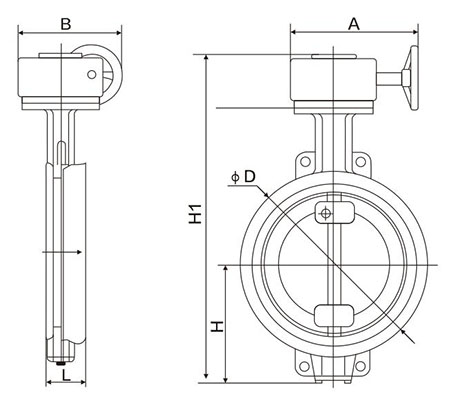

三、D71X烟气脱硫蝶阀主要外形连接尺寸                      单位:mm

dn

l

h

ho

a

b

0.6mpa

1.0mpa

1.6mpa

do

n-d

do

n-d

do

n-d

50

43

63

306

180

200

110

4-14

125

4-18

125

4-18

65

46

70

321

180

200

130

4-14

145

4-18

145

4-18

80

46

83

346

180

200

150

4-18

160

8-18

160

8-18

100

52

105

387

180

200

170

4-18

180

8-18

180

8-18

125

56

115

411

180

200

200

8-18

210

8-18

210

8-18

150

56

137

447

270

280

225

8-18

240

8-22

240

8-22

200

60

164

572

270

280

280

8-18

295

8-22

295

8-22

250

68

206

646

270

280

335

12-18

350

12-22

355

12-26

300

78

230

738

380

420

395

12-22

400

12-22

410

12-26

350

78

248

761

380

420

445

12-22

460

16-22

470

16-26

400

102

289

877

450

470

495

16-22

515

16-26

525

16-30

450

114

320

938

480

490

550

16-22

565

20-26

585

20-30

500

127

343

993

480

490

600

20-22

620

20-26

650

20-33

600

154

413

1131

480

490

705

20-26

725

20-30

770

20-36

700

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

800

190

525

1533

640

660

920

24-30

950

24-33

950

24-39

900

203

585

1655

750

860

1020

24-30

1050

28-33

1050

38-39

1000

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

1200

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48
