Q647F 气动固定锻钢球阀

1产品型号：Q647F
2公称通径：DN50~DN500
3公称压力：PN1.6~6.4MPa
4适用温度：-28℃～300℃
5适用介质：水、蒸汽、油品、硝酸类、醋酸类
6驱动方式：手动、气动
7结构长度按：GB1221-89
8法兰尺寸按：GB9113、JB79-59
9检验试验按：JB/T9092-99

客户订购咨询：15000666432

#球阀

详细介绍

一、Q647F气动固定锻钢球阀概述

沃茈阀门（上海）有限公司生产销售的Q647F气动固定锻钢球阀，气动球阀，球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统实现开或关。

二、Q647F气动固定锻钢球阀技术参数

阀类	传动方式	连结形式	结构形式	密封面	公称压力（mpa）	阀体材料
球阀	6-气动 6s-气动带手动	4-法兰式	固定球直通	f-氟塑料 h-合金钢 ppl	1.6 2.5 4.0 6.4	按表内阀体材料代号
公称通径dn（mm）		50-500
材料代号		c		p		r
主要零件	阀体	wcb		zg1cr18ni9ti		zg1cr18ni12mo2ti
	球板	2cr13		1cr18ni9ti		1cr18ni12moti
	阀杆	2cr13		1cr18ni9ti		1cr18ni12moti
	密封圈	增强聚四氟乙烯对位聚笨
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～300℃
控制型式		双作用/单作用
作用型式		切断/调节
输入信号		电信号：0～10ma、-4～10ma 气信号20～100kpa
回信电压		ac220v/dc24v
工作介质		净化压缩压气
执行器	型号	gt系列、hy系列、aw系列、zsh系列等
	气源压力	0.4～0.7mpa

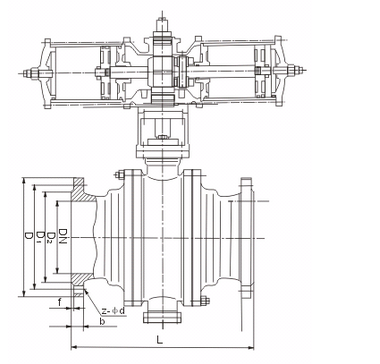

三、Q647F气动固定锻钢球阀安装尺寸表

公称通径dn（mm）	尺寸（mm）															执行器型号
	1.6mpa					2.5mpa					4.0mpa
	l	d	d1	b	z-φd	l	d	d1	b	z-φd	l	d	d1	b	z-φd
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	可选配gtd/gte、 aw/aws、hy、 zsh系列执行器（以上选配仅供参选具体选用根据实际要求）
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30
300	610	460	410	30	12-25	648	485	430	40	16-30
350	686	520	470	34	16-25	762	550	490	44	16-34
400	762	580	525	36	16-30	838	610	550	48	16-34
450	864	640	585	40	20-30	914	660	600	50	20-34
500	914	705	650	44	20-34	991	730	660	52	20-41
