一、沃茈阀门（上海）有限公司生产销售的VQ671F/VQ641F 气动V型球阀特点
1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：v型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此v型阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的max特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、v型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、较大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：v型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及较长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、较强的剪切能力：v型球阀采有金属硬密封结构，v型球阀芯及金属阀座在回转过程中，v型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
二、VQ671F/VQ641F 气动V型球阀技术参数
| 公称通径 | 对夹式dn25～250mm/法兰dn25～500mm |
| 连接方式 | 对夹式/法兰 |
| 气缸配置 | at系列、gt系列、aw系列、进口执行器系列 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 二位切断（开关型）、调节型、三段式（开度可选） |
| 公称压力 | 16、25bar（如需更高压力订货时请注明） |
| 气源压力 | 双作用：4~8bar、单作用：5~8bar |
| 介质温度 | w1:-40~180℃ w2:-40~300℃ w3:-30~425℃ w4:-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（c）、不锈钢（p4、p6） |
| 密封材质 | 聚四氟乙烯（f）、对位聚苯（ppl）、金属硬密封（h）、硬质合金（y） |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

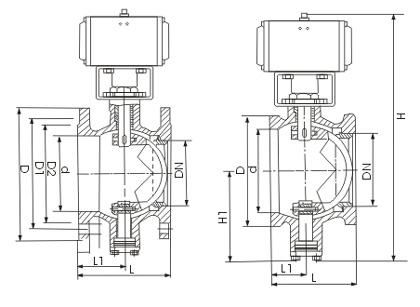

三、VQ671F/VQ641F 气动V型球阀主要尺寸
| pn（mpa） | dn（mm） | 尺寸（mm） | ||||||||
| l | 对夹连接 | 法兰连接 | h | |||||||
| d | d | d1 | d2 | d6 | b | z-d | ||||
| 1.6 | 25 | 102 | 64 | 115 | 85 | 5 | - | 14/16 | 4-14 | 233 |
| 40 | 114 | 82 | 145/150 | 110 | 85/84 | - | 16/18 | 4-18 | 280 | |
| 50 | 124 | 100 | 160/165 | 125 | 100/99 | - | 16/20 | 4-18 | 362 | |
| 65 | 145 | 118 | 180/185 | 145 | 120/188 | - | 18/20 | 4-18 | 377 | |
| 80 | 165 | 130 | 195/200 | 160 | 135/132 | - | 20 | 8-18 | 410 | |
| 100 | 194 | 155 | 215/220 | 180 | 155/150 | - | 20/22 | 8-18 | 423 | |
| 125 | 210 | 185 | 245/250 | 210 | 185/184 | - | 22 | 8-18 | 436 | |
| 150 | 229 | 216 | 280/285 | 240 | 210/211 | - | 24 | 8-23/8-22 | 653 | |
| 200 | 243 | 264 | 335/340 | 295 | 265/266 | - | 26/24 | 12-23/12-22 | 703 | |
| 250 | 297 | 328 | 405 | 355 | 320/319 | - | 30/26 | 12-25/12-26 | 787 | |
| 300 | 338 | 373 | 460 | 410 | 375/370 | - | 30/28 | 12-25/12-26 | 827 | |
| 2.5 | 25 | 102 | 64 | 115 | 85 | 65 | - | 16 | 4-14 | 233 |
| 40 | 114 | 82 | 145/150 | 110 | 85/84 | - | 18 | 4-18 | 280 | |
| 50 | 124 | 100 | 160/165 | 125 | 100/99 | - | 20 | 4-18 | 362 | |
| 65 | 145 | 118 | 160/185 | 145 | 120/118 | - | 22 | 8-18 | 377 | |
| 80 | 165 | 130 | 195/200 | 160 | 135/132 | - | 22-24 | 8-18 | 410 | |
| 100 | 194 | 155 | 230/235 | 190 | 160/156 | - | 24 | 8-23/8-22 | 423 | |
| 125 | 210 | 185 | 270 | 220 | 188/184 | - | 28/26 | 8-25/8-26 | 436 | |
| 150 | 229 | 216 | 300 | 250 | 218/211 | - | 30/28 | 8-25/12-26 | 653 | |
| 200 | 243 | 264 | 360 | 310 | 278/274 | - | 34/30 | 12-25/12-26 | 703 | |
| 250 | 297 | 328 | 425 | 370 | 332/330 | - | 36/32 | 12-30 | 787 | |
| 300 | 338 | 373 | 485 | 430 | 390/389 | - | 40/34 | 16-30 | 827 | |
