Z941H 大口径电动闸阀

1产品型号：Z941H
2公称通径：DN40~DN1200
3公称压力：PN1.6～16.0MPa
4工作温度：≤-29℃～550℃
5主要材质：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
6适用介质：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等
7操作方式：手动、齿轮传动、电动、气动等
8连接端尺寸：GB/T12221、JB79
9检验与试验：JB/T9092

客户订购咨询：15000666432

#闸阀

详细介绍

一、Z941H 大口径电动闸阀主要用途

沃茈阀门（上海）有限公司生产销售的 Z941H大口径电动闸阀适用于公称压力pn1.6～16.0mpa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

二、Z941H 大口径电动闸阀应用规范

设计与制造		gb/t12234
连接端尺寸	结构长度	gb/t12221
连接端尺寸	法兰尺寸	jb79
检验与试验		jb/t9092
材料	碳钢	gb/t12229
材料	不锈钢	gb/t12230
标志		gb/t12220
供货		jb/t7928

三、Z941H 大口径电动闸阀结构与特点

1、选材考究，符合国内外相关标准，材料的全面质量高。

2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

四、Z941H 大口径电动闸阀主要零件材料及主要用途

阀体	阀板	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
wcb	wcb+d507mo	d577	2crl3	柔性石墨	水、油品、蒸汽	425
zglcr5mo	zglcr5m0+ stellite12	1crl8ni9+ stellite6	25cr2m01va	柔性石墨	水、油品、蒸汽	550
zglcrl8ni9ti	1crl7ni2	1crl8ni9+ stellite6	1crl8ni9ti	ptfe	硝酸类、碱类	200
zg00crl7nil4m02	316l+ stellite12	316l+stel1ite6	316l	ptfe	尿素、甲铵液、磷酸	200

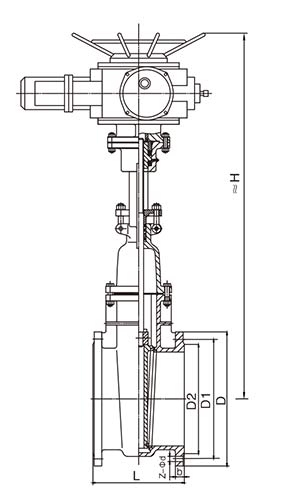

五、Z941H 大口径电动闸阀主要外形尺寸

凸面法兰 rf z940h z940y z940w z940f z941h z941y z941w z941f 16c 16p 16r 16i	1.6mpa
	dn	l	d	d1	d2	b	z-φd	h	电装型号
	40	200	145	110	85	16	4-φ18	595	dzw10
	50	250	160	125	100	16	4-φ18	653	dzw10
	65	265	180	145	120	18	4-φ18	665	dzw10
	80	280	195	160	135	20	8-φ18	725	dzw15
	100	300	215	180	155	20	8-φ18	787	dzw20
	125	325	245	210	185	22	8-φ18	934	dzw20
	150	350	280	240	210	24	8-φ23	955	dzw20
	200	400	335	295	265	26	12-φ23	1105	dzw30
	250	450	405	335	320	30	12-φ25	1343	dzw30
	300	500	460	410	375	30	12-φ25	1516	dzw45
	350	550	520	470	435	34	16-φ25	1678	dzw90
	400	600	580	525	485	36	16-φ30	1849	dzw120
	450	650	640	585	545	40	20-φ30	1937	dzw120
	500	700	705	650	608	44	20-φ34	2234	dzw180
	600	800	840	770	718	48	20-φ41	2432	dzw250
	700	900	910	840	788	50	24-φ41	2489	dzw250
	800	1000	1020	950	898	52	24-φ41	2643	dzw350
	900	1100	1120	1050	998	54	28-φ41	2935	dzw500
	1000	1200	1255	1170	1100	56	28-φ48	3410	dzw500
	1200	1300	1485	1390	1325	58	32-φ54	3850	dzw500
